أنبوب فولاذي مربع ومستطيل
اسم المنتج:أنبوب مربع، أنبوب مستطيل ، SHS ، RHS ، أنبوب الصندوق
معيار:ASTM A500 ، EN10219 ، JIS3466 ، GB/T 6728 ، EN10219
مادة:Q195,Q235,Q355
مقاس:أنبوب مربع: 10x10mm إلى 500x500mm ؛ أنبوب مستطيل: 20x40mm إلى 300x500mm
سطح:Bared الأسود ، يمكن أن تكون مجلفن ، تزييت ، مطلية ، مسحوق.
anti - طلاء صدئ:Pre - Galvanized (طلاء الزنك: 40-80g/m2)
مجلفن الساخنة المغمورة (طلاء الزنك: 200-600 جم/م2 )
سمك الجدار:من 1.0 مم إلى 30 مم （ما قبل Galvainzed 0.8 مم إلى 2.2 مم）
طول:شائع 5.8 متر أو 6 م أو 12 مترًا ، أو تم سحبه حسب الاقتضاء من 2 م إلى 12 م
وصف:يشير أنبوب الفولاذ الكربوني المستطيل المربع إلى أنبوب فولاذي مصنوع من الصلب الكربوني ، مع تقاطع - من الأقسام المربعة والمستطيل على التوالي.
أنبوب الصلب مستطيل
مجلفن الساخنة المغطاة: 20x40mm إلى 300x500mm
مسبقا: 6x10mm إلى 50x100mm

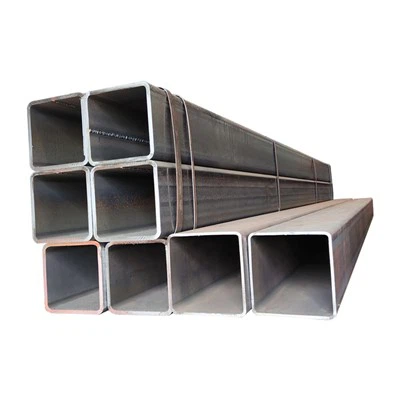

أنبوب فولاذي مربع
مجلفن الساخنة المغطاة: 20x20mm إلى 500x500mm
مسبقًا: 10x10mm إلى 75x75mm
مواصفات أنبوب مستطيل مربع
| قسم مربع جوفاء | قسم جوفاء مستطيل | سمك الجدار |
|
| مم | مم | مم | |
| 20*20 25*25 30*30 | 20*40 30*40 | 1.7-2.75 | |
| 40*40 50*50 | 30*50 25*50 30*60 40*60 | 1.2-4.75 | |
| 60*60 | 50*70 40*80 40*50 | 1.2-5.75 | |
| 70*70 | 60*80 50*80 100*40 | 1.5-5.75 | |
| 80*80 75*75 90*90 | 60*100 50*100 120*60 100*80 | 1.5-8.0 | |
| 100*100 | 120*80 | 1.7-8.0 | |
| 120*120 | 160*80 150*100 140*80 | 2.5-10.0 | |
| 140*140 150*150 | 100*180 200*100 | 2.5-10.0 | |
| 160*160 180*180 | 200*150 | 3.5-12.0 | |
| 200*200 | 250*150 | 3.5-12.0 | |
| 250*250 280*280 | 250*200 300*200 | 4.5-15.75 | |
| 300*300 | 350*200 350*250 400*200 | 4.5-15.75 | |
| 350*350 | 350*300 450*250 400*300 500*200 | 4.5-15.75 | |
| 400*400 500*500 | 450*300 450*200 400*350 400*250 500*250 500*300 400*600 | 4.5-20.0 |
بعض المعالجة السطحية
المجلفن:يوفر مقاومة تآكل ممتازة من خلال تشكيل طلاء الزنك على السطح ، وحماية الصلب من الصدأ والتدهور.
مزيج:يساعد على منع الصدأ ويوفر درجة من التشحيم ، وحماية السطح أثناء التخزين والنقل.
رسمت:يسمح بتخصيص اللون ، ويعزز النداء الجمالي ، ويوفر مستوى معين من الحماية ضد التآكل.
مسحوق:يخلق طبقة متينة وموحدة توفر مقاومة جيدة للتآكل ، والصلابة ، ومقاومة التآكل.
عارية/طبيعية
رسمت أسود
المجلفن
معيار أنبوب مستطيل مربع
| الصف الصلب | Q 195=S195 / A53 Grade A Q 235=S235 / A53 G / A500 GRADE A / STK400 / SS400 / ST42.2 Q 355=S355JR / A500 Grade B Grade C |
|
|
| تحديد |
OD: 20*20mm ~ 500*500mm ؛ 20*40mm ~ 300*500mm WT: 1.2mm ~ 20mm الطول: 2.0m ~ 12m |
||
| anti - طلاء صدئ | Pre - Galvanized (طلاء الزنك: 40-80g/m2) حار غطس مجلفن (طلاء الزنك: 200-600 جم/م 2) |
||
| معيار | EN10219 ، ASTM A500 A36 ، GB/T 6728 ، JIS G3466 ، ، EN10210 |
EN10219 هو المعيار الأوروبي للأنبوب المربع المستطيل الفولاذ الهيكلي ، في حين أن ASTM A 500 هو المعيار الأمريكي للأنبوب المستطيل الفولاذ الهيكلي.
قد يكون الحد الأدنى لقوة الشد للأنابيب المستطيلة المربعة المربعة في ASTM A 500 أعلى لأنابيب أحجام ودرجات محددة.
قد تتطلب طبقات اللحام للأنابيب المستطيلة المربعة في معيار EN10219 الاختبار المدمر- للتحقق من سلامتها.
كل منهم لديهمالتركيب الكيميائي ، والخصائص الميكانيكية ، والأبعاد ، ومعايير التسامح.
| تحديد | المتطلبات الكيميائية (٪) | المتطلبات المادية | استطالة مين (٪) | ||||||||
| C | سي | MN | P | S | آحرون | شد Strengtr MIN MPA (PSI) | العائد strengt min mpa (psi) | الاتجاه الطولي | مستعرض اتجاه |
||
| (الأعلى) | الأعلى) | (الأعلى) | الأعلى) | (الأعلى) | |||||||
| BS EN10219 | S235JRH | 0.17 | 1.4 | 0.045 | 0.045 | 0.009(N | 360-510MPa (<3mm 340-470MPa (أكبر من أو يساوي 3 أقل من أو يساوي 40mm |
235MPa (أقل من أو يساوي 16 مم 225Mpa (>16< 40mm) |
24 أقل من أو يساوي 40 مم) | 20 (درجة) | |
| S275joh | 0.2 | 一 | 1.5 | 0.04 | 0.04 | 0.009(N | 430-580MPa (<3mm 410-560MPA (=3 أقل من أو يساوي 40mm) |
975mna (أقل من أو يساوي 16 مم 265Mpa (>16 أقل من أو يساوي 40 مم |
20 أقل من أو يساوي 40 مم) | 0 | |
| S275J2H | 0.2 | 1.5 | 0.035 | 0.035 | 20 | ||||||
| S355joh | 0.2 | 0.55 | 1.6 | 0.04 | 0.04 | 0.009(N | 510-680MPa (<3mm) 490-630Mpa(23 40mm |
355MPa (أقل من أو يساوي 16 مم 345Mpa (>16 أقل من أو يساوي 40mm |
20 أقل من أو يساوي 40 مم) | ||
| S355J2H | 0.2 | 0.55 | 1.6 | 0.035 | 0.035 | 20 | |||||
| ASTM A500 | A | 0.3 | 1.4 | 0.045 | 0.045 | CU أكبر من أو يساوي 0.20 متى ريجويريك |
310MPA (45000 رطل) |
Z70MPA 39000 PSI |
25 | ||
| B | 0.3 | 1.4 | 0.045 | 0.045 | 400MPA (58000 رطل |
315MPA (46000 رطل |
23 | ||||
| C | 0.27 | 1.4 | 0.045 | 0.045 | 425MPa 62000 رطل) |
345MPa 50000 PSI |
21 | ||||
| D | 0.3 | 1.4 | 0.045 | 0.045 | 400MPA 58000 PSI) |
250mpa (38000 PSL |
23 | ||||
تصنيع أنابيب مستطيلة مربعة
عند إنتاج أنبوب فولاذي مستطيل مربع للبناء ، يقوم Youfa Steel Pipe أولاً باختيار مواد خام عالية الجودة - ، ويقطعها إلى فراغات مناسبة ، ثم يستخدم تقنية التكوين الساخنة لتشكيلها بشكل مقدمة. بعد علاج اللحام واللحام ، يتم إجراء تعديل الحجم والمعالجة الحرارية ، وأخيراً يتم إجراء معالجة الجلفان والتفتيش على الجودة. بعد اجتياز التفتيش ، يتم تنفيذ التغليف والتخزين.
أثناء إنتاج أنبوب مربع من الصلب الطري ، تتطلب الخطوات التالية اهتمامًا خاصًا
عملية تشكيل
يمكن أن تؤثر التكوين الساخن أو التكوين البارد على شكل ودقة الأبعاد لأنبوب الفولاذ المستطيل.
لحام عالي التردد
جودة اللحام أمر بالغ الأهمية لقوة وختم أنبوب مربع الصلب. سوف يؤثر على الاستقرار الهيكلي ومقاومة التآكل للأنابيب الفولاذية المربعة.
المعالجة الحرارية
يمكن للمعالجة الحرارية المناسبة تحسين الخواص الميكانيكية للأنابيب الفولاذية المربعة ، مثل تحسين القوة والصلابة والصلابة.
تعبئة أنبوب مستطيل مربع
عادةً ما يتم اختيار مواد التجميع المناسبة لتوفير عبوة تجميع ، مثل شرائط الصلب أو الأسلاك الفولاذية أو النطاقات البلاستيكية. لأنابيب فولاذية أطول ، يمكن زيادة نقاط التجميع بشكل مناسب لمنع إزاحة أنبوب الفولاذ المستطيل السوداء السوداء أثناء النقل.
بالنسبة لتغليف أنابيب مربعة مربعة مربعة ومتطابقة ، يمكننا توفير طرق تغليف مختلفة مثل تغليف الأفلام البلاستيكية ، والتعبئة الثابتة للإطار ، وتغليف ورق الصدأ. يمكن لـ Youfa Steel Pipe التخصيص وفقًا لمتطلبات العملاء.
 |
 |
 |
 |
 |
منتج أنابيب فولاذية مربعة ومستطيل
تطبيق أنبوب فولاذ مستطيل مربع
بناء البنية - - يستخدم للإطار الهيكلي ، وتوفير الدعم والاستقرار. اصنع درابزين شرفة ، درابزين درابزين ، إلخ.
التصنيع الميكانيكي - - كمكونات في المعدات الميكانيكية ، مثل الإطارات والأقواس. تستخدم لتصنيع أسرة أدوات آلة ، ودتشات العمل ، إلخ.
النقل - - يستخدم لإطارات السيارات ومكونات الهيكل. في السكك الحديدية والسكك الحديدية ، يتم استخدامه لتصنيع دعامات المسار ، وأعمدة الإشارات ، إلخ.
تصنيع الأثاث - - إنشاء إطار عمل الجداول والكراسي ، والهيكل العظمي للأسرة ، إلخ.
مجال الزراعة - - إطارات الدفيئة الخلق وهياكل الدعم لمعدات التربية.
الطاقة الكهربائية - - كهيكل داعم لأعمدة المرافق وأقواس مصباح الشوارع وصواني الكابلات.
الرفوف والتخزين - - أعمدة بناء وعوارض للأرفف لتحسين استخدام واستقرار مساحة التخزين.
قطاع الطاقة - - شريحة تثبيت اللوحات القاسية
الهندسة الزخرفية - - تستخدم لإنشاء أشكال زخرفية فريدة لكل من الأساليب المعمارية الداخلية والخارجية ، مما يعزز جماليات.
لماذا تختار أنبوب Youfa Steel
تم إنشاء Tianjin Youfa Steel Pipe Group Co. ، Ltd. في 1 يوليو 2000 ، Youfa هي مؤسسة تصنيع منتجات الصلب على نطاق واسع. في ديسمبر 2020 ، هبطت مجموعة Youfa بنجاح على اللوحة الرئيسية لبورصة شنغهاي. نحن نؤمن بشكل أساسي تصنيع أنابيب الصلب ERW وأنابيب فولاذية مجلفنة وأنابيب فولاذية مجوفة وأنابيب فولاذية SSAW وأنابيب بطانة بلاستيكية وأنابيب فولاذية مغلفة بلاستيكية وأنابيب فولاذية غير قابلة للصدأ وتركيب الأنابيب ، والسكافولد ، وما إلى ذلك ، إلخ.
لقد قمنا ببناء تعاون طويل - مع العديد من العملاء ، وتلقينا كلمة مدح من العملاء في جميع أنحاء العالم.
تلبي أنابيب الصلب الكربونية المعايير التالية: API 5L ، ASTM A53/A500 ، ASTM A795 ، EN10219/10255 ، BS1387 ، BS1139 ، EN39 ، ISO65 ، DIN2440 ، JIS G3444/3466 ، وما إلى ذلك. يتم استخدامها على نطاق واسع في النفط والغاز الطبيعي ، وسائل الضغط المنخفض وتوصيل المسحوق المعدني ، ولحقول البناء الصناعية والمدنية ولحقل الأكوام.
ما هي أنابيب الصلب المربعة؟
يشار إلى أنابيب الفولاذ المربعة عادة باسم "أقسام مربعة مجوفة" أو "أقسام مجوفة من الصلب المربع" في الصناعة. قد يطلق عليها أيضًا ببساطة "أنابيب الصلب المربعة" أو "أنابيب مربعة" لفترة قصيرة.
في بعض البلدان ، قد يشار إليها باسم "أقسام مربعة الصلب المجوفة" أو "أقسام المربع المربع". المعروف أيضًا باسم "الأنابيب المجوفة الفولاذية المربعة" أو "الأنابيب الهيكلية المربعة".
كيف تقيس حجم الأنابيب المربعة أو المستطيلة؟
لقياس حجم الأنابيب المربعة أو المستطيلة ، يجب النظر في بعدين رئيسيين: الطول الخارجي وسمك الجدار.
الطول الخارجي هو المسافة من حافة خارجية واحدة من القسم عبر المربع - إلى الحافة الخارجية المعاكسة ، والتي يمكن قياسها باستخدام الفرجار الرقمي أو مسطرة الصلب. تقاس عادة بالملليمتر (مم) ، سنتيمترات (سم) ، أو بوصات.
بالنسبة للطول الخارجي ، ضع أداة القياس على جانب واحد من القسم المربع عبر - ، مما يضمن أنه عمودي على الحافة ، وقياس من حافة خارجية إلى أخرى. بالنسبة للأنابيب الفولاذية المستطيلة ، نظرًا لمشاركة أطوال جانبية مختلفة ، من الضروري قياس طول وعرض المستطيل الخارجي. تأكد أيضًا من أن القياسات تعاملات على الحافة.
بالنسبة لسمك الجدار ، يتم قياس سمك عن طريق وضع فكي الفرجار بعناية في نفس الموضع على الأسطح الداخلية والخارجية لجدار الأنابيب ، والفرق بين القياسين هو سمك الجدار. من المهم قياس في عدة مواقع حول خط الأنابيب للنظر في أي تغييرات في السماكة.
على سبيل المثال ، إذا كان الطول الخارجي للأنبوب المربع 50 مم وسمك الجدار 3 مم ، فسيتم وصفه على أنه أنبوب مربع 50 × 50 × 3 مم. يبلغ الطول الداخلي 50- (2 × 3) =44 mm ، ويمكن أيضًا وصف خط الأنابيب كخط أنابيب مربع يبلغ 44 × 44 × 3 مم. إذا كان الطول الخارجي لأنبوب الفولاذ المستطيل 80 مم ، فإن العرض الخارجي هو 60 مم ، وسمك الجدار هو 4 مم ، ويوصف بأنه أنبوب فولاذ مستطيلة 80 × 60 × 4 مم. الطول الداخلي هو 80- (2 × 4) =72 mm ، والعرض الداخلي هو 60- (2 × 5) =52 mm.
دليل الأسئلة الشائعة النهائية لأنبوب السقالات
ما هو معدن أنبوب المربع؟
+
-
يشير المعدن المربع أنبوب إلى نوع من المواد الهيكلية في شكل أنبوب مجوف مع قسم عبر مربع -. عادةً ما يتم تصنيعها من مختلف المعادن أو السبائك ، حيث يكون الصلب هو الأكثر شيوعًا. يوفر أنبوب مربع Metal عدة مزايا. إنه يوفر قوة جيدة وصرقة بسبب شكلها وتكوين المواد. يمكن تصنيعها ولحامها بسهولة ، مما يسمح بإنشاء هياكل وأطر متنوعة. تعتمد خصائص وتطبيقات أنبوب المربع المعدني على المعدن أو السبائك المستخدمة. مثال على ذلك ، تستخدم أنابيب مربع الصلب على نطاق واسع في البناء لإطارات البناء والأسوار والدرابزين.
ما هي ميزة أنبوب المربع؟
+
-
الاستقرار الهيكلي: يستخدم عادة في بناء السقالات والرفوف الصناعية.
استخدام المساحة: هذا مفيد في أنظمة التخزين والمرفقات.
النداء الجمالي: يمكنهم إضافة نظرة حديثة ونظيفة إلى التصميمات ، سواء في الهندسة المعمارية أو في صنع الأثاث.
التنوع: يمكن قطع الأنابيب المربعة بسهولة ولحامها وتلفيقها لتلبية متطلبات تصميم محددة.
القوة والمتانة: مصنوعة من مواد مثل الصلب أو الألومنيوم ، وغالبًا ما تكون قوية ومقاومة للارتداء ، مما يضمن عمر طويل.
ما مدى قوة الصلب المربع المجلفن؟
+
-
تكوين المواد: يمكن أن توفر سبائك الجودة العالية - قوة أكبر.
الأبعاد: يؤثر حجم وسمك القسم المربع على قوته. يمكن أن تصمد أقسام أكبر وأكثر سمكا.
عملية التغلب على الجلفان: يتمتع فولاذ مربع مجلفن شائع بنقاط إنتاج تتراوح من حوالي 250 ميجا باسكال إلى أكثر من 550 ميجا باسكال ، ونقاط قوة الشد النهائية من 350 ميجا باسكال إلى 800 ميجا باسكال أو أكثر.
لماذا يحظى الفولاذ المربع المجلفن بشعبية كبيرة؟
+
-
مقاومة التآكل: توفر الجلفنة طلاءًا واقعيًا للزنك يساعد على منع الصدأ والتآكل.
القوة والمتانة: يوفر الفولاذ المربع قوة هيكلية جيدة ، وعندما يحتفظ بها ، فإنه يحتفظ بهذه القوة أثناء حمايته من التدهور.
التنوع: يمكن تصنيعها بسهولة وتقطيع إلى الأطوال والأشكال المطلوبة ، مما يسمح بالتخصيص في مختلف المشاريع.
الصيانة المنخفضة: نظرًا لمقاومة التآكل ، فإنها تتطلب الحد الأدنى من الصيانة بمرور الوقت ، وتوفير تكاليف الصيانة والجهد.
النداء الجمالي: إنه ذو مظهر نظيف وصناعي يمكن أن يكون جمالياً في بعض التصميمات ، الحديثة والتقليدية.
ما هي درجة الصلب المجلفن؟
+
-
تشير درجات الصلب المجلفن إلى تصنيف أو مواصفات الصلب بناءً على تركيبه الكيميائي ، والخصائص الميكانيكية ، وعملية التصنيع.
بعض الدرجات الصلب المجلفنة الشائعة تشمل:
S235JR: درجة الصلب الكربونية منخفضة- مع قوة معتدلة.
S355JR: يوفر قوة أعلى مقارنة بـ S235JR.
اختر S355JR في البناء الثقيل. لانخفاض المتطلبات ، يكون مستوى مثل S235JR كافيًا.
