تركيب الصلب الكربوني

اسم المنتج:أنابيب وتجهيزات الصلب الكربوني ، وتجهيزات لحام الصلب الكربوني ، وتجهيزات مكبس الصلب الكربوني ، وتجهيزات أنابيب الفولاذ الطري

معيار:ASME/ANSI B16.9

درجة: WPB ؛ WPC

مادة:كاربان ستيل (اللحام &سلس )

سطح:اللوحة السوداء ، اللوحة المضادة - زيت الصدأ

وصف:

كوع الصلب الكربوني

تي شيرت الصلب الكربوني

مخفض الكربون الصلب

الشفاه الصلب الكربونية

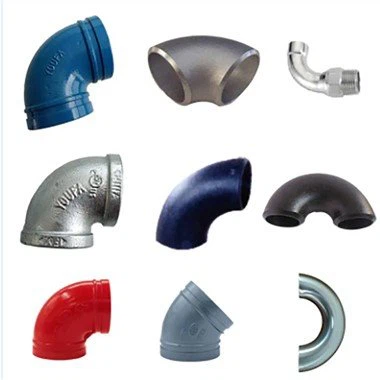

كوع الصلب الكربوني

45 درجة ، 90 درجة و 180 درجة كوع الصلب الكربوني

45 درجة كوع الصلب الكربوني

90 درجة كوع الصلب الكربوني

180 درجة كوع الصلب الكربوني

قطر خارج		سمك الجدار (مم)	الوزن النظري
قطر خارج		سمك الجدار (مم)	45 درجة	90 درجة	180 درجة
بوصة	مم	SCH40	كجم	كجم	كجم
1/2	21.3	2.77	0.04	0.08	0.16
3/4	26.7	2.87	0.05	0.1	0.21
1	33.4	3.38	0.08	0.16	0.3
1 1/4	42.2	3.56	0.13	0.25	0.5
1 1/2	48.3	3.68	0.18	0.38	0.72
2	60.3	3.91	0.38	0.65	1.3
2 1/2	73.0	5.16	0.65	1.29	2.58
3	88.9	5.49	1.02	2.03	4.06
3 1/2	101.6	5.74	1.22	2.45	4.87
4	114.3	6.02	1.93	3.85	7.1
5	141.3	6.55	3.26	6.51	13.6
6	168.3	7.11	6.06	10.1	20.2
8	219.1	8.18	7.96	18.9	21.8
10	273.1	9.27	12.5	25	50
12	323.9	9.53	38.6	66.1	108
14	355.6	9.53	34.1	68.1	136
16	406.4	9.53	44.7	39.3	179
18	457.2	9.53	56.5	113	226
20	508	9.53	70	140	230
22	558.8	9.53	77	170	340
24	609.6	9.53	101	202	404
26	660.4	9.53	119	238	476

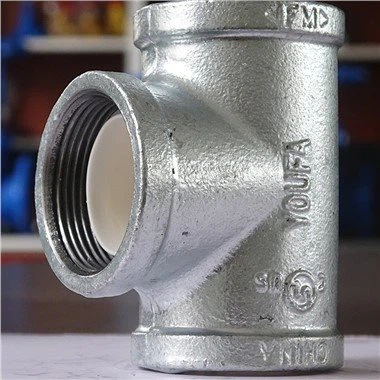

تي شيرت الصلب الكربوني

تي شيرت مستقيم ومخفض

قطر خارج		قطر خارج
بوصة	مم	بوصة	مم
3/4x3/4	26.7x26.7	6x6	168.3x168.3
3/4x1/2	26.7x21.3	6x5	168.3x141.3
1x1	33.4x33.4	8x8	219.1x219.1
1x3/4	33.4x26.7	8x6	219.1x168.3
1 1/4x1 1/4	42.2x42.2	10x8	273x219.1
1 1/4x1	42.2x33.4	10x10	273.1x273.1
1 1/2x1 1/2	48.3x48.3	12x12	323.8x323.8	تي شيرت مستقيم
1 1/2x1 1/4	48.3*42.2	12x10	323.8x273.1
2x2	60.3zx60.3	14x14	355.6x355.6
2x1 1/2	60.3x48.3	14x12	355.6x323.8
3x3	88.9x88.9	18x18	457x457
3x2 1/2	88.9x73	18x16	457x406.4
4x4	114.3x114.3	20x20	508x508
4x3	114.3x88.9	20x18	508x457
5x5	141.3x141.3	24x24	610x610
5x4	141.3x114.3	24x20	610x508	مخفض تي شيرت

مخفض الكربون الصلب

مخفض متحدة متحدة المركز

قطر خارج		قطر خارج
بوصة	مم	بوصة	مم
3/4x1/2	26.7x21.3	5x3	141.3x88.9
1X3/4	33.4X26.7	6x5	168.3x141.3
1x1/2	33.4x21.3	6x4	168.3x114.3
1 1/4x1	42.2x33.4	8x6	219.1x168.3
1 1/4x3/4	42.2x26.7	8x4	219.1x114.3
1 1/2x1 1/4	48.3*42.2	10x8	273.1x219.1
1 1/2x1	48.3x33.4	10x6	273.1x168.3	مخفض يخدع
2x1 1/2	60.3x48.3	12x10	323.9x273.1
2x1	60.3zx33.4	12x8	323.9x219.1
2 1/2x2	73x60.3	14x12	355.6x323.8
2 1/2x1 1/2	73x48.3	14x10	355.6x273.1
3x2 1/2	88.9x73	18x16	457x406.4
3x2	88.9x60.3	18x14	457x355.6
4x3	114.3x88.9	20x18	508x457
4x2 1/2	114.3x73	24x20	610x508
5x4	141.3x114.3	24x18	610x457	مخفض EOC

الشفاه الصلب الكربونية

BLIND FLANGES

PTHREADED FLANGE

SLIP ON FLANGES

لحام الشفاه
NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة	NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة
بوصة	مم	مم	مم	كجم	بوصة	مم	مم	مم	كجم
1/2	89	21.3	11.5	0.5	5	254	141.3	24	9.2
3/4	99	26.9	13	0.7	6	279	168.3	25.5	11
1	108	33.7	14.5	1.1	8	343	219.1	29	18.3
1 1/4	117	42.4	16	1.5	10	406	273	30.5	25
1 1/2	127	48.3	17.5	1.8	12	483	323.9	32	39
2	152	60.3	19.5	2.7	14	533	355.6	35	51
2 1/2	178	73	22.5	4.4	16	597	406.4	37	60
3	190	88.9	24	5.2	18	635	457	40	71
3 1/2	216	101.6	24	6.4	20	698	508	43	88
4	229	114.3	24	7.5	24	813	610	48	119

الشفاه العمياء
NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة	NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة
بوصة	مم	مم	مم	كجم	بوصة	مم	مم	مم	كجم
1/2	89	21.3	11.5	0.4	5	254	141.3	24	9
3/4	99	26.9	13	0.7	6	279	168.3	25.5	12
1	108	33.7	16	0.9	8	343	219.1	29	21
1 1/4	117	42.4	16	1.3	10	406	273	30.5	30
1 1/2	127	48.3	17.5	1.6	12	483	323.9	32	45
2	152	60.3	19.5	2.6	14	533	355.6	35	59
2 1/2	178	73	22.5	4.1	16	597	406.4	37	79
3	190	88.9	24	5	18	635	457	40	97
3 1/2	216	101.6	24	6.4	20	698	508	43	124
4	229	114.3	24	7.1	24	813	610	48	188

تنزلق على الشفاه
NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة	NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة
بوصة	مم	مم	مم	كجم	بوصة	مم	مم	مم	كجم
1/2	89	22.5	11.5	0.4	5	254	144	24	6.3
3/4	99	28	13	0.7	6	279	170.5	25.5	7.5
1	108	34.5	14	0.8	8	343	221.5	29	12.6
1 1/4	117	43.5	16	1.1	10	406	276.5	30.5	18.5
1 1/2	127	49.5	17.5	1.4	12	483	327	32	28
2	152	62	19.5	2.2	14	533	359	35	36
2 1/2	178	73	22.5	3.6	16	597	410.5	37	46
3	190	90.5	24	4.1	18	635	462	40	50
3 1/2	216	103.5	24	5.2	20	698	513	43	64
4	229	116	24	5.6	24	813	616	48	89

شفة الخيوط
NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة	NPs	OD	بطاقة تعريف	سماكة	وزن الوحدة
بوصة	مم	مم	مم	كجم	بوصة	مم	مم	مم	كجم
1/2	89	21.3	11.5	0.4	5	254	141.3	24	7
3/4	99	26.9	13	0.7	6	279	168.3	25.5	8.4
1	108	33.7	14.5	0.9	8	343	219.1	29	13
1 1/4	117	42.4	16	1.2	10	406	273	30.5	17.8
1 1/2	127	48.3	17.5	1.5	12	483	323.9	32	29.5
2	152	60.3	19.5	2.3	14	533	355.6	35	39
2 1/2	178	76.1	22.5	3.7	16	597	406.4	37	47
3	190	88.9	24	4.2	18	635	457	40	50
3 1/2	216	101.6	24	5.3	20	696	508	43	68
4	229	114.3	24	5.9	24	813	610	48	93

نحن نحن مصنعي وموردين محترفين في الصلب الكربوني في الصين ، واردة من منتجات عالية الجودة وسعر تنافسي. يرجى أن تطمئن للجملة من الصلب الكربون الرخيص في المخزون هنا من مصنعنا. للخدمة المخصصة ، اتصل بنا الآن.
