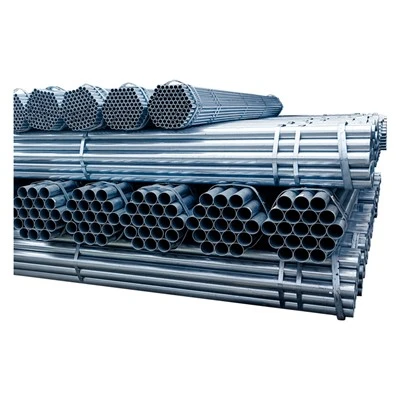

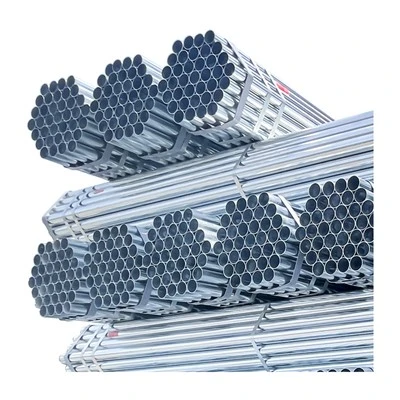

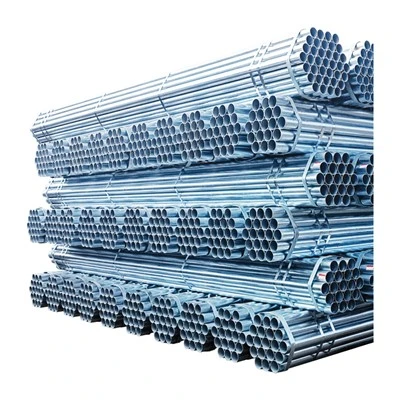

أنبوب الصلب المجلفن
اسم المنتج: GI Pipe ، CHS ، Galvan Pipe
مقاس: DN15-300MM
مادة:Q195,Q235,Q355
سمك الجدار: 0.6mm ~ 20mm
ينتهي الأنابيب: مشطوك ، عادي ، أخدود ، خيوط
طول: 1m ~ 12mtr
معيار: ASTM A53 ، API 5L ، ASTM A252 ، ASTM A795 ، ISO65 ، DIN2440 ، BS1387. BS1139 ، EN10255 ، EN39 ، JIS3444 ، GB/T 3091 و GB/T13793.
وصف:يشير أنابيب الفولاذ المجلفنة إلى أنبوب فولاذي مطلي بطبقة من الزنك على سطح الأنابيب الفولاذية العادية. من خلال العلاج المجلفن ، يمكن تشكيل طبقة واقية من الزنك على سطح أنبوب الفولاذ.
أنبوب الفولاذ المجلفن بالتراجع الساخن
يتم تصنيع الأنابيب المجلفنة للتراجع الساخن عن طريق المعالجة الأولى من أنابيب الصلب العادية في الأشكال ، ثم الساخنة - DIP GALVanizing الأنابيب الفولاذية المكونة. عادة ما يكون سمك طبقة الزنك على أنابيب الصلب بين 30-200μm.
أنابيب فولاذية مسبقة المجلفنة
يتم تصنيع الأنابيب المسبقة المسبقة عن طريق جلفن الشريط الصلب أولاً ، ثم معالجة شريط الفولاذ المجلفن في أنابيب فولاذية. يبلغ سمك طبقة الزنك على أنبوب الصلب عمومًا حوالي 10-30μm.
مواصفات أنابيب الصلب المجلفنة
| قطر خارج | سمك الجدار |  |
||
| رقم الهوية | بوصة | مم | مم | |
| 15 | 1/2" | 20~21.3 | 0.95~2.77 | |
| 20 | 3/4" | 25~26.9 | 1.1~2.87 | |
| 25 | 1" | 32~33.7 | 1.1~4.0 | |
| 32 | 1 1/4" | 40~42.4 | 1.1~4.0 | |
| 40 | 11/2" | 47~48.3 | 1.5~7.0 | |
| 50 | 2" | 58~60.3 | 1.8~7.0 | |
| 65 | 2 1/2" | 73~76.1 | 2.0~7.0 | |
| 80 | 3" | 87~88.9 | 2.2~8.0 | |
| 90 | 3 1/2" | 101.6~102.1 | 2.2~9.0 | |
| 100 | 4" | 113~114.3 | 2.2~9.0 | |
| 125 | 5" | 140~141.3 | 2.5~10.0 | |
| 150 | 6" | 165~168.3 | 2.5~10.0 | |
| 200 | 8" | 216~219.1 | 2.75~12.0 | |
| 250 | 10" | 272.8~273.2 | 5.0~13.75 | |
| 300 | 12" | 323.8~325 | 5.5~13.75 | |
معالجة نهاية أنبوب الفولاذ المجلفن
يمكن أن يوفر أنبوب Youfa Steel طرقًا مختلفة للمعالجة لأنابيب الصلب المجلف
معايير أنابيب الصلب المجلفنة
شهادة Youfa
| درجة | Q 195=S195 / A53 Grade A Q 235=S235 / A53 G / A500 GRADE A / STK400 / SS400 / ST42.2 Q 355=S355JR / A500 Grade B Grade C |
| المعايير البريطانية | BS1387 ، BS1139 |
| المعايير الأوروبية | EN10255 ، EN39 |
| المعيار الأمريكي | ASTM A53 ، API 5L ، ASTM A252 ، ASTM A795 |
| يمتلك Youfa مركزًا مخصصًا للأنابيب الفولاذية واختباره | ||
 |
 |
 |
| اختبار التأثير | آلة اختبار ثني الأنابيب | غرفة اختبار رذاذ الملح |
حصلت منتجات Youfa Group على لقب "Tianjin الشهير - منتجات العلامة التجارية" من قبل حكومة تيانجين البلدية لعدة سنوات متتالية ، فازت أنابيب الصلب من "Youfa" من العلامة التجارية "Zheng. براءات الاختراع و 159 براءات الاختراع النموذجية للمرافق. في نفس الوقت ، لدينا 4 مختبرات معترف بها على المستوى الوطني ، ومركز هندسة Tianjin Welding Steel Technology ، ومراكز لتكنولوجيا Tianjin Enterprise.
تصنيع أنبوب الصلب المجلفن
يعد سمك وتوحيد طبقة الزنك على أنابيب الصلب المجلف
أثناء إنتاج أنبوب جولة الصلب المجلفن ، تتطلب الخطوات التالية اهتمامًا خاصًا
علاج التماس اللحام
تلميع وإصلاح وفحص لحام أنابيب الصلب لإزالة العيوب وتجنب مشاكل التسرب أثناء الاستخدام اللاحق.
العلاج المجلفن
انغمس في أنبوب الصلب في محلول الزنك المنصهر لتوصيل طبقة من الزنك على سطح أنبوب الفولاذ ، من أجل تحسين مقاومة التآكل.
التفتيش والتعبئة
قم بإجراء عمليات تفتيش عالية الجودة على أنابيب الصلب النهائية ، بما في ذلك الحجم ، والمظهر ، وجودة اللحام ، وسمك طبقة الزنك ، إلخ
التعبئة والتحميل
أثناء تغليف ونقل أنابيب الصلب المجلفن ، من المهم بشكل خاص التأكد من أن الطبقة المجلفنة على سطح الأنبوب غير تالف ، وتجنب الاتصال المباشر مع الأشياء الحادة ، ومنع الخدوش والتصادم.
لتغليف الأنابيب الفولاذية المجلفنة ، يمكننا توفير طرق التغليف المختلفة مثل تجميع العبوات ، وتعبئة الأفلام البلاستيكية ، والتعبئة الثابتة للإطار ، وتغليف ورق الصدأ ، وما إلى ذلك. يمكننا أيضًا التخصيص وفقًا لمتطلبات العميل
 |
 |
 |
 |
 |
منتجات أنابيب الصلب المجلفنة
تطبيق أنابيب الصلب المجلفنة
تستخدم أنابيب الصلب المجلفنة على نطاق واسع في مختلف المجالات ، بما في ذلك البناء والزراعة والصناعة.
مجال البناء
نظام إمدادات المياه والصرف: يشكل نظام السباكة للمبنى بأكمله في المباني السكنية
نظام HVAC: مسؤول عن توصيل الماء الساخن في نظام التدفئة وتوفير الدفء إلى الغرفة.
نظام الحماية من الحرائق: تأكد من الإمداد السريع للمياه وإطفاء الحرائق في حالة حريق
مجال الزراعة
الري من الأراضي الزراعية: توفير مياه الري للمحاصيل.
المزرعة: إمدادات المياه والصرف الصحي المستخدم للمزارع
المجال الصناعي
الصناعة الكيميائية: نقل مختلف السوائل والغازات الكيميائية
التصنيع الميكانيكي: كخطوط أنابيب للأنظمة الهيدروليكية والأنظمة الهوائية.
صناعة النفط والغاز: تستخدم لبعض خطوط أنابيب النفط والغاز الصغيرة
لماذا تختار أنبوب youfa الصلب؟
تم إنشاء Tianjin Youfa Steel Pipe Group Co. ، Ltd. في 1 يوليو 2000 ، Youfa هي مؤسسة تصنيع منتجات الصلب على نطاق واسع. في ديسمبر 2020 ، نجحت مجموعة Youfa في المجلس الرئيسي لبورصة شنغهاي ، حيث نؤدي بشكل أساسي تصنيع أنابيب الصلب ERW وأنابيب الفولاذ المجلفن وأنابيب الصلب المجوفة وأنابيب الفولاذ SSAW وأنابيب بطانة بلاستيكية وأنابيب فولاذية مغلفة بلاستيكية وأنابيب فولاذية غير قابلة للصدأ وتركيب أنابيب ، و Scaffolding ، وما إلى ذلك ، إلخ.
لقد قمنا ببناء تعاون طويل - مع العديد من العملاء ، وتلقينا كلمة مدح من العملاء في جميع أنحاء العالم.
تلبي أنابيب الصلب الكربونية المعايير التالية: API 5L ، ASTM A53/A500 ، ASTM A795 ، EN10219/10255 ، BS1387 ، BS1139 ، EN39 ، ISO65 ، DIN2440 ، JIS G3444/3466 ، وما إلى ذلك. يتم استخدامها على نطاق واسع في النفط والغاز الطبيعي ، وسائل الضغط المنخفض وتوصيل المسحوق المعدني ، ولحقول البناء الصناعية والمدنية ولحقل الأكوام.
فوائد أنابيب الفولاذ المجلفن
مقاومة تآكل قوية
واحدة من أكبر القضايا في أي نوع من المعادن هي التآكل ، لأنه يضر ويضعف السطح ، مما تسبب في كسر الأجزاء والأقسام بعد فترة زمنية معينة. الصدأ ناتج عن الأكسدة ، والتي تترك علامات تلطخ وتلف الصلب. هذا هو السبب في أنه من الأفضل أن يكون لديك سطح فولاذي محمي ضد هذه العناصر وزيادة القوة والمقاومة.
يوفر لك استخدام أنابيب الفولاذ المجلفن هذه الفوائد ، حيث تضمن طبقة الزنك المنصهرة أن الأنابيب الخاصة بك لن يتم تآكلها بسهولة ، ولديها لاحقًا يمكن أن تبقيها في مأمن من أنواع مختلفة من البلى. هذا مفيد للصناعات التي تتعامل مع المواد المتطايرة مثل المواد الكيميائية والغازات ، حيث يمكن أن تسبب بسهولة تلفًا للمواد الصلبة التي لا تعالج الأسطح.
عمر طويل
مع وجود طبقة واقية إضافية من الزنك المنصهر الموجودة على السطح ، فإن أنابيب الصلب المجلفنة لها عمر أطول مقارنة بالأنابيب التقليدية. هذا يعني أنه يمكن أن يستمر لعدة سنوات قبل الحاجة إلى استبداله ، مما يضمن أن المواد المختلفة لها قناة مناسبة حيث يمكن نقلها إلى مواقع مختلفة. تم تصميم Steel لتستمر لفترة طويلة من الزمن ، وهذا هو السبب في أن استخدام أنابيب الصلب المجلفن سيكون الخيار الأفضل لمجموعة واسعة من الصناعات.
التكلفة - فعالة
يمكن أن تكون صيانة الفولاذ مكلفة للغاية ، حيث تقوم الصناعات بانتظام بالشيكات والإصلاحات من أجل التأكد من أن معداتها ومرافقها تعمل بفعالية. يميل استخدام الأنابيب الصلب التقليدية إلى التآكل بسرعة أكبر ، مما يعني أنك ستحتاج إلى إصلاح الأنابيب واستبدالها في كثير من الأحيان.
بالمقارنة مع أنابيب الصلب التقليدية ، فإن أنابيب الصلب المجلفنة لها عمر 50 عامًا ، مقارنة بـ 20 إلى 25 عامًا باستخدام الأول. هذا يمكن أن يسبب لك أن تنفق المزيد على شراء قطع الغيار. باستخدام الأنابيب الفولاذية المجلفنة ، سيكون لديك مجموعة من الأنابيب التي يمكن أن تستمر لفترة أطول ، مما يعني أنك ستتمكن من تقليل تكاليف الصيانة والإصلاح.
تثبيت سريع
جنبا إلى جنب مع وجود سطح واقٍ قوي يزيد من مقاومة البلى ، من السهل تثبيت أنابيب الفولاذ المجلفنة. ويرجع ذلك إلى حقيقة أن هذه الأنابيب جاهزة - ، مما يعني أنك لن تحتاج بعد الآن إلى إعداد السطح أو رسمه قبل تثبيت هذه الأقسام. هذا يقلل بشكل كبير من وقت البناء بعدة دقائق أو ساعات ، مع التأكد من أنك ستتمكن من إنهاء المشاريع بمعدل أسرع بكثير. إذا كان لديك موعد نهائي ضيق للمشروع لمشروع البناء الخاص بك ، فإن استخدام أنابيب الصلب المجلفن هو الخيار الأكثر كفاءة.
علامات تآكل خط أنابيب الصلب المجلفن
تلون
يمكن أن يتسبب التآكل في ارتداء طلاء الزنك بشكل غير متساو ، مما يؤدي إلى بقع تلون على سطح الأنبوب. قد تبدو هذه البقع مملة أو بيضاء أو طباشيري.
الصدأ
على الرغم من الطبيعة الوقائية لطلاء الزنك ، إذا تعرض للخطر ، يمكن أن يبدأ الصلب الأساسي في الصدأ. إن وجود الصدأ البني المحمر - على سطح الأنبوب هو مؤشر واضح على التآكل.
تقشر وتقشير
مع تقدم التآكل ، قد يبدأ طلاء الزنك في التقليب أو التقشير بعيدًا عن سطح الأنبوب. هذا يعرض الصلب تحتها ويسرع عملية التآكل.
نسيج خشن
قد تشعر المناطق المتآكلة على أنابيب الصلب المجلفنة أو غير متساوية. ويرجع ذلك إلى تدهور طلاء الزنك وتشكيل الصدأ.
انخفاض ضغط الماء
مع تراكم التآكل داخل الأنبوب ، يمكن أن يقيد تدفق الماء ، مما يؤدي إلى انخفاض ضغط الماء في التركيبات المتصلة بالأنبوب. غالبًا ما يكون هذا ملحوظًا عندما يصبح تدفق المياه فجأة أضعف من المعتاد.
تسرب
يمكن أن يضعف التآكل بنية الأنبوب ، مما يجعله أكثر عرضة لتطوير التسريبات. ابحث عن علامات بقع الماء أو الرطوبة أو البرك بالقرب من الأنابيب أو حولها.
طعم غير سار أو رائحة
إذا كان التآكل يؤثر على جودة المياه داخل الأنابيب ، فقد تلاحظ طعمًا أو رائحة أو تلونًا غير عادي في الماء القادم من الحنفيات.
التآكل المرئي على المفاصل والتجهيزات
غالبًا ما يكون التآكل أكثر بروزًا في مفاصل الأنابيب والتجهيزات بسبب تعطيل طلاء الزنك أثناء التثبيت. تحقق من هذه المناطق للحصول على علامات الصدأ والتدهور.
مقياس التآكل
داخل الأنابيب ، يمكن أن يؤدي التآكل إلى تكوين المقياس ، وهو تراكم المنتجات الثانوية للتآكل. يمكن لهذا المقياس أن يقيد تدفق المياه ويساهم في التدهور الكلي للأنبوب.
ضوضاء
إذا سمعت أصواتًا غير عادية مثل الهز أو الضجيج عند تشغيل الماء ، فقد يكون ذلك بسبب التآكل مما يؤدي إلى إضعاف الأنبوب وأكثر عرضة للحركة.
أفضل الطرق لمنع تآكل الأنابيب الفولاذية المجلفنة
يتضمن منع تآكل أنابيب الصلب المجلفن مزيجًا من التدابير الاستباقية وممارسات الصيانة لحماية سلامة الأنابيب وتوسيع عمرها. فيما يلي بعض استراتيجيات الوقاية الفعالة:
فحص منتظم
تفقد بانتظام الأنابيب الفولاذية المجلفنة لعلامات التآكل ، بما في ذلك تلون ، الصدأ ، التقشير ، والتسربات. يسمح الكشف المبكر بالتدخل في الوقت المناسب قبل تفاقم التآكل.
الطلاء الواقي
قم بتطبيق الطلاءات الواقية الإضافية على الأنابيب الفولاذية المجلفنة لتوفير طبقة إضافية من الدفاع ضد التآكل. تستخدم الطلاء الايبوكسي وطلاء البولي يوريثان عادة لهذا الغرض.
الحماية الكاثودية
تتضمن الحماية الكاثودية استخدام أنودس الذبيحة المصنوعة من معدن أكثر تفاعلًا (مثل الزنك أو المغنيسيوم) متصل بخط الأنابيب. تتآكل هذه الأنودات بدلاً من خط الأنابيب ، مما يوفر طبقة إضافية من الحماية.
مثبطات كهروكيميائية
يمكن إدخال مثبطات الكهروكيميائية في خط الأنابيب لتخفيف التآكل. تتداخل هذه المثبطات مع التفاعلات الكهروكيميائية التي تؤدي إلى التآكل.
تنظيف منتظم
حافظ على نظافة الأنابيب وخالية من الحطام والرواسب والرواسب المعدنية التي يمكن أن تسهم في التآكل. يمنع التنظيف المنتظم تراكم المواد المسببة للتآكل على سطح الأنبوب.
صيانة منتظمة
قم بتطوير جدول صيانة يتضمن الشيكات الروتينية والتنظيف ومعالجة أي تآكل محدد على الفور.
استشارة المهنيين
اعمل مع خبراء ومهندسي التآكل لتقييم حالة خطوط الأنابيب الخاصة بك وتطوير خطة مخصصة للوقاية من التآكل.
كيف أعرف ما إذا كان لدي أنبوب فولاذي مجلفن؟
تربط عملية الجلفنة طبقة من الزنك على الصلب. هناك ثلاث طرق رئيسية لمعرفة ما إذا كان قد تم ذلك:
قياس سمك
يتم قياس سمك الطلاء بسهولة عن طريق مسبار مغناطيسي ، مما يوفر الطلاء نفسه غير مغناطيسي - ، وهو بالطبع الزنك. جمال هذا النوع من القياس هو أنه سريع وغير تدمي. وهذا يجعل من السهل اختبار المواد في مواقع متعددة.
الجانب السلبي لقياس السماكة هو أنه لا يؤكد في الواقع وجود طلاء الزنك. إنه يقيس فقط فصل التحقيق عن الفولاذ الأساسي. كل ما يخبرك هو أن الفولاذ قد تم طلاءه بشيء غير - ferrous.
الرنين المغنطيسي الإلكترون (EPR)
يبدو وكأنه شيء من فيلم Sci - fi ، EPR هو تقنية للكشف عن المعادن الموجودة على سطح. بعبارات مبسطة ، يتم الاتصال بالتحقيق مع السطح ، وإرسال إشارة تبدأ بعض الإلكترونات السطحية تهتز. من خلال تحديد التردد المسؤول عن كل استجابة الرنين ، من الممكن استنتاج المواد الموجودة.
هناك اثنين من الجوانب السلبية لاستخدام EPR كاختبار الجلفنة. أولاً ، إنه حقًا سيخبرك أن هناك زنك موجودًا على السطح. كان يمكن تطبيقه كطلاء وليس من خلال الجلفنة. وثانياً ، لا تزال مجموعة EPR متخصصة للغاية وليست غير مكلفة.
اختبار المختبر
هذا هو المعيار الذهبي لاختبار الجلفنة. قد تبدأ مع EPR أو تقنية التحليل الطيفي الأخرى لتحديد ما إذا كان الزنك موجودًا ولكن سيتبعه قسم. ثم تنتقل هذه العينات تحت المجهر ليتم فحصها للحصول على أدلة على وجود طبقة intermetallic في الحدود الصلب -. هذا هو المكان الذي ينتشر فيه الحديد في الزنك وهو مرئي فقط تحت التكبير. رؤية الطبقة تؤكد أن الصلب مجلفن.
الاختبارات المختبرية هي الطريقة الوحيدة للتأكد من أن الصلب قد تم تجميعه ، ولكنه يحتوي على عيوب على الأقل. إنه بطيء ، لأن التقسيم يستغرق وقتًا ، وهي أيضًا عملية مدمرة لا يمكن استخدامها في التصنيع النهائي.
كيف تقطع أنابيب الصلب المجلفنة؟
إذا كنت تخطط لقطع أنبوب الفولاذ المجلفن ، فستحتاج إلى Hacksaw أو أداة قطع - أو المنشار المتبادل. قد تحتاج إلى أجهزة قطع متعددة إذا كان لديك عدة أحجام من الأنابيب.
لقطع مع hacksaw
قم بتأمين الأنبوب في ملزمة أو مشبك ، ودعم النهاية الطويلة إذا لزم الأمر. ابدأ القطع. نظرًا لأنه ليس لديك محرك ، فستحتاج إلى الكثير من الوقت والطاقة لخفض بهذه الطريقة ، ولكن يمكن القيام بذلك. ومع ذلك ، لا تستخدم الكثير من الضغط. بمجرد فصل الصلب ، قم بتقديم نهايات القطع.
لقطع مع أنبوب - أداة قطع
عندما تبدأ القطع ، ستحتاج إلى تدوير القاطع حول الأنبوب عدة مرات. بمجرد إجراء القطع ، قم بتشويش الأنبوب لتجنب ترك نهايات المدونة. للقيام بذلك ، ستحتاج إلى أداة تسمى Reamer.
لقطع مع المنشار المتبادل
هذه أداة القطع الآلية تحصل على المهمة بسرعة. ضع على معدات الحماية الشخصية الخاصة بك ، ضع علامة على قطعك ، وقم بمشطب أنبوبك لأسفل ، واترك تلك العجلة تقوم بعملها. فقط تأكد من أنك لا تبدأ بالضغط على العجلة مباشرة ضد الأنبوب لأن ذلك يمكن أن يتسبب في تعطلها على الأنبوب وتلف الشفرة.
كم من الوقت يستمر أنابيب الصلب المجلفن؟
|
تنبؤ عندما يتم استهلاك طبقة الزنك على الصلب المجلفن |
 |
|
|
الحفاظ على الصلب المجلفن في البيئات الرطبة أو المنقوعة |
10 سنوات |
|
|
مع رطوبة نسبية 100 ٪ |
34 سنة |
|
|
مع الرطوبة النسبية أقل من 60 ٪. |
211 سنة |
|
دليل الأسئلة الشائعة النهائية لأنابيب الصلب المجلفن
س: ما هو أنبوب الصلب المجلفن؟
س: كيف يقاوم أنابيب الصلب المجلفن التآكل؟
س: ما هو أنبوب الصلب المجلفن المستخدم؟
س: أنبوب الفولاذ المجلفن: كيف تحدد ما إذا كان قد تم تجميع الصلب؟
قياس سمك.
الرنين المغنطيسي الإلكترون (EPR).
اختبار المختبر.
